Tryckgivare E100, E200 (Ex), E 300.

Dessa tryckgivare är spetsprodukter för högsta anspråk. Med en ostabiliserad matning på mellan 10-30VDC erhålls en utsignal på 4-20 mA (tvåtrådsteknik) eller 0-20 mA (tretrådsteknik). Givarna har en mycket bra temperaturtolerans, långtidsstabilitet och en robust konstruktion med stor flexibilitet för anpassning till mätuppgiften. Standard versionerna behöver inget tryckmedia. Givarna med mätområden upp till 16 bar är piezoresistiva, de högre mätområdena använder tunnfilmsteknik.









Fördelar:

*   Mätmedieberörda delar och hus i CrNi-Stål

*   Inga extra tätningsmedel behövs då de mätmedieberörda delarna är helt sammansvetsade.

*   Ingjuten elektronik, därmed erhålls högsta shock och vibrationsmotståndskraft

*   Mätområde från 0 – 100 mbar till 0 – 1000 bar med onogrannheter från 0,05% till 1%







Tekniska data:



E100/200 Ex

Klass 0,25 (0,05)

E101/201 Ex

Klass 0,25 (0,05)

Utförande:

Innanliggande membran med

Manometeranslutning (DIN 16288)

Frontmembran

Standardmätområden i bar

-1-0

-0,6-0

-0,4-0

-0,25-0

+0,1

+0,25

+0,4

+0,6

1

1,6

2,5

4

Överlastgräns i bar

-1,2

-1,2

-1,2

-1,2

1

1,2

1,2

1,2

2

3,2

5

8

Brottlast i bar

-2

-3

-2

-2

1,5

2

2

3

4

5

10

15

Standardmätområden i bar

6

10

16

25

40

60

100

160

250

400

600

1000

Överlastgräns i bar

12

20

32

50

80

120

200

320

500

800

1200

1500

Brottlast i bar

20

40

60

100

150

200

300

500

800

1500

2000

3000

Trycktyp:

Relativtryck eller absoluttryck (option)

Tryckanslutning:

G ½ A enl. DIN 16 288 (Manometeranslutning) 0 – 100 mbar – 1000 bar

G ½ A med frontliggande membran med oring 0 – 2,5 – 600 bar

G 1 A med frontliggande membran med oring 0 – 100 mbar – 1,6 bar

Mätmedieberörda delar:

CrNi-Stål 1.4571 och 1.4542

Husmaterial:

CrNi-Stål 1.4301

Internt överföringsmaterial

Silikonolja, endast för givare <25 bar med frontliggande membran

Matningsspänning

10 – 30 VDC (för Ex givare se under Ex-skydd)

Inställningstid (10 – 90%)

£ 1 ms

Onoggrannhet

£ 0,25% (0.05% option)

Hysteres

£ 0,1% av slutvärde

Repeterbarhet

£ 0,05% av slutväde

Temperatur Mätmedia

-30° C – +100° C

Omgivningtemperatur

-10° C – +80° C

Lagringstemperatur

-40° C – +100° C

Kompenserat område

0° C – +80° C

Temperaturpåverkan

Nollpunkt

Spann

£ 0,2% av slutvärde/10 k, justerbar ± 3% via potentiometer

£ 0,2% av slutvärde/10 k, justerbar ± 3% via potentiometer

Ex-utförande E200/201

Anslutning till brännbara tryckmedier – egensäker zon 1

Utsignal

4 – 20 mA tvåledare (0 – 20 mA Treledare option)

Elektrisk anslutning

4-polig vinkelkontakt enl. DIN 43650 – Kabelutgång med luftledningsförsedd kabel

Skyddsklass

IP65 (IP67 vid kabelutgång)

DIN 4050

Polaritets-, överspännings- och kortslutningsskydd

(Ex varianter endast polaritetsskydd)

Vikt

Ca. 0,20 kg (E100/200EX)

Ca. 0,35 kg (E101/201EX)

Relativt tryck = Under/Övertrycksmätning mot atmosfärtryck

Absolut tryck = Mot instängt vacuum.

Ex klass

EEx ia II C T5

(BVS 92.C.2044)

EEx ia II C T6

(BVS 92.C.2044)

Säkerhetstekniska maxvärden

Matningsspänning

Kortslutningsström

Mätmedia och omgivningstemp.

11 – 28 VDC

660 mA

-20° C – +75° C

11 – 28 VDC

660 mA

-20° C – +60° C







OEM Tryckgivare för relativ- och absoluttryck (option).

Typ

E110…

Klass 0,5

E111…

Klass 0,5

E300…

Klass 0,5

E310…

Klass 0,5

E320…

Klass 1

Utförande

Inbyggt membran DIN 16288

Frontmembran

Inbyggt membran

Inbyggt membran

Material

1.4305 (V2A)

1.4305 (V2A)

1.4571 och 1.4542

1.4571 och 1.4542

Processanslutning

G ½ A

G 1 A

G ¼ A

G ¼ A

Standardmätområde

-1…+1 bar, -1…0 bar,

250 mbar, 2, 5, 10, 16, 35, 70, 350 bar

0…250 mbar…1000 bar

0…1…1000 bar

Överlastgräns

2-faldig

2-faldig

2-faldig

2-faldig

Mätmedietemp.

-50° C – +100° C

-50° C – +100° C

-30° C – +100° C

-30° C – +100° C

Kompenserat område

-50° C – +100° C

-50° C – +100° C

0° C – +80° C

0° C – +80° C

Reproducerbarhet

0,1%

0,1%

³ 0,05% F.S.

³ 0,05% F.S.

Inställningstid

1 ms

1 ms

1 ms

1 ms

Trimningsområde

Fast

Fast

Nollpunkt och slutvärde ± 5%

Elektrisk anslutning

Kontakt DIN 43650 med kabeldosa

Kontakt DIN43650C med kabeldosa

Kontakt DIN 43650 med kabeldosa

Elektriskt skydd

Polaritets-, överspännings- och kortslutningsskydd

Skyddsklass

IP 65

Matningsspänning

12 – 30 VDC

Belastning vid 24 V

600 W

Optioner:

S1

0 – 20 mA, 3 ledare

S2

Syremätning, olje och fettfri.

S3

Livsmedelsutförande, frontliggande membran med standard mjölkrörsförskruvning, utan dödutrymme för enkel rengöring. Vegitabilisk olja som intern överföringsvätska. Mätmedietemperatur 10° C – +120° C , omgivningstemperatur -10° C – +60° C, lagringstemperatur -30° C – +120° C

S4

Integrerad kylsträcka för mätmedietemperaturer upp till 150° C

S5

Mätsond med luftledning i kabeln för nedsänkning, avsedd för nivåmätning.

S6

Absoluttryck (max 16 bar)

S7

Precisionstryckgivare med en noggrannhet på 0,05%, utan potentiometer, programmering via RS232C gränssnitt. Endast i kombination med E100/101.

S11

Högre mätmedietemperatur -40° C – +125° C (E100/101)

S13

Andra processanslutningar, t.ex. NPT på förfrågan

S14

4 – 20 mA, 3-ledare

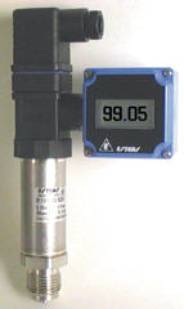

S20

LCD-indikator (4 dekader) för alla tryckgivare med DIN-kontakt 43650

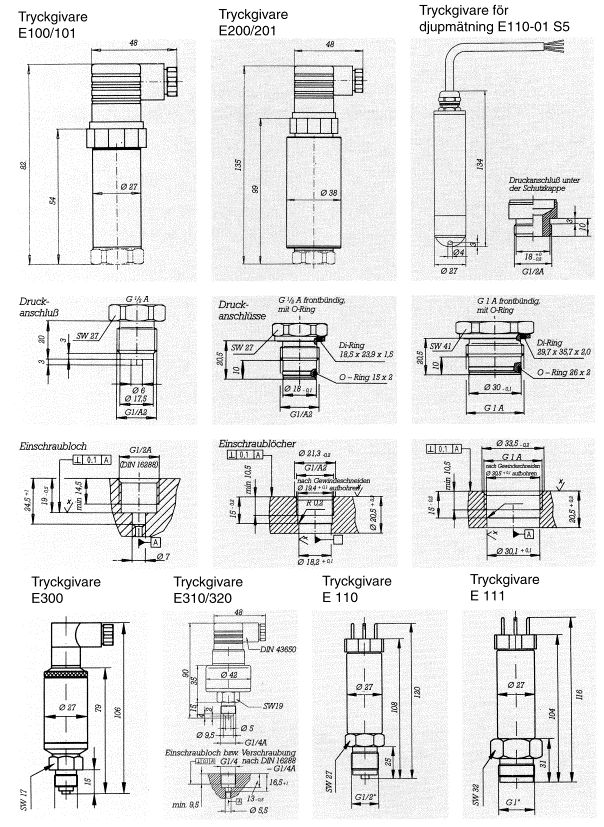

Måttskisser:
